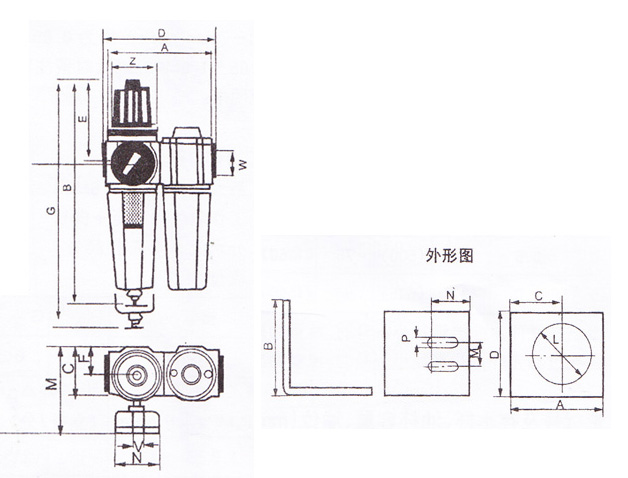

四、外形尺寸（mm）和重量：
|
型号
|
接管
|
A
|
B
|
C
|
D
|
E
|
F
|
Z
|
G
|
V
|
N
|
M
|
重量KG
|
|
398.213
|
G1/8
|
80
|
177
|
40
|
88
|
62
|
20
|
M30×1.5
|
202
|
G1/4
|
40
|
70
|
0.810
|
|
398.223
|
G1/4
|
80
|
177
|
40
|
80
|
62
|
20
|
M30×1.5
|
202
|
G1/4
|
40
|
70
|
0.800
|
|
398.253
|
G3/8
|
120
|
210
|
60
|
128
|
95
|
30
|
M50×1.5
|
292
|
G1/4
|
50
|
95
|
2.370
|
|
398.263
|
G1/2
|
120
|
210
|
60
|
120
|
95
|
30
|
M50×1.5
|
292
|
G1/4
|
50
|
95
|
2.350
|
|
398.283
|
G3/4
|
160
|
310
|
80
|
172
|
110
|
40
|
M67×1.5
|
360
|
G1/4
|
63
|
120
|
3.090
|
|
398.293
|
G1
|
160
|
310
|
80
|
160
|
110
|
40
|
M67×1.5
|
360
|
G1/4
|
63
|
120
|
3.040
|
五、安装与配管：
1、二联件可以用支架单独予以固定，支架定货号见上表
2、二联件必须垂直位置安装，并将油杯、存水杯朝下
3、按阀体上箭头所示方向进行配管，该方向即为气体进口方向
六、固定支架外形尺寸
|
订货号
|
A
|
B
|
C
|
D
|
L
|
M
|
N
|
P
|
|
395/8
|
49
|
45
|
29
|
43
|
30.2
|
30
|
28
|
6.4
|
|
395/30
|
80
|
70
|
45
|
70
|
50.2
|
19
|
30
|
10.5
|
|
395/40
|
90
|
90
|
50
|
90
|
67.5
|
50
|
40
|
10.5
|
七、使用说明
1、根据需用油量，调节油针的开度，一般转动1~2圈油路全开，通过油窗观察滴油情况。
2、在通气前，逆时针转动手轮，使本阀定值弹簧卸荷，然后打开气源按顺时针方向逐渐转动手轮，压力逐渐增加，直至压力表指示压力即为所需输出压力，并通过制动旋钮锁紧手轮。
3、使用本阀应定期放水，放水时向左旋转叶柄打开防水阀，待水将要放完时应立即右旋手柄关闭放水阀。本阀可装5370型自动放水阀，以代替人工放水。
4、利用扳手取下油杯进行补油，加油时面油不得超过最高油位，当油位临近最低油位时要及时补油，用油种类应根据粘度2.5-7E范围选择。 |
